Очистка модели ELCUT

При импорте модели из DXF или операций копирования могут появится различные несостыковки:

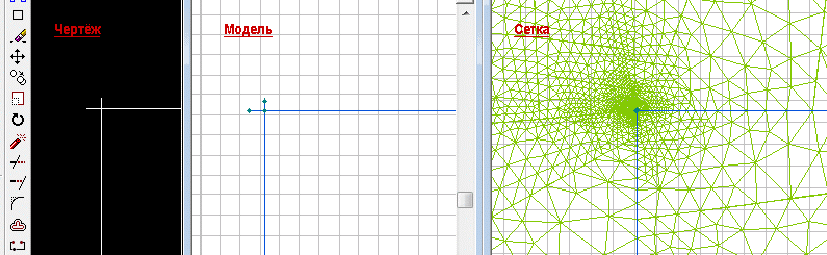

• Пересечение линий, а не их соединение. В таких местах ELCUT автоматически добавляет вершину в область пересечения. Это приводит к излишнему сгущению сетки конечных элементов и снижает скорость расчета.

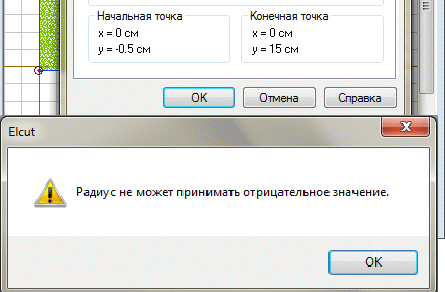

• Точки расположены не точно на оси. При решении осесимметричных задач это может приводить к различным ошибкам. Например, если часть модели лежит ниже оси вращения, ELCUT предупреждает об ошибке

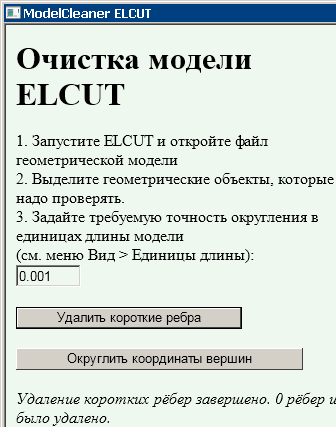

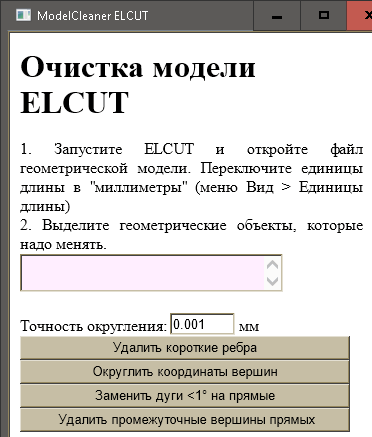

Этот скрипт позволяет убрать мелкие ребра и округлить координаты вершин модели с заданной точностью (передвинуть вершины), удалить изолированные вершины, заменить дуги малых растворов на прямые и удалить промежуточные точки на прямых.

Программа передается на условиях "как есть", и разработчики отказываются от любых гарантий в отношении данной программы, включая все подразумеваемые гарантии пригодности для решения каких-либо задач. Разработчики не несут ответственности за специальный, прямой, побочный или косвенный ущерб, независимо от того, привело ли это к потере времени, данных или прибыли, наличия контрактных обязательств, по причине халатности или в результате преднамеренного умысла в случае применения или невозможности применения программы.

• Принять условия и скачать
