График во времени

справка ELCUT

Для нестационарных задач изменение физических величин со временем может быть представлено на графике. Графики строятся как для локальных величин поля в указанных точках, так и для интегральных величин, вычисленных для текущего контура.

При показе локальных величин одновременно могут быть показаны кривые для нескольких точек. В свою очередь для каждой точки можно указать свой набор физических величин (кривых на графике). Физические величины разделены на группы по размерности. Например: температура, градиент температуры и тепловой поток. На графике одновременно могут изображаться величины только одной группы.

При показе интегральных значений, на графике присутствует только одна физическая величина. Для векторных величин изображаются три кривые, соответствующие модулю и координатным компонентам.

Чтобы открыть новый график во времени, выберите команду График во времени или в меню Вид, или в контекстном меню окна картины поля, или в контекстном меню полевого калькулятора. При этом начальное состояние окна будет слегка различным:

Если команда График во времени выбрана в меню Вид, то появится пустой график во времени с открытым диалоговым окном Кривые на графике во времени.
Если же Вы правым щелчком мыши по картине поля откроете контекстное меню, и там выберите График во времени, то появится график для точки, над которой произошел щелчок мыши.
Если команда График во времени выбрана в контекстном меню окна калькулятора (самый практичный способ), то в зависимости от того, произошел ли щелчок над локальным или интегральным значением, на графике появится кривая для выбранной величины.

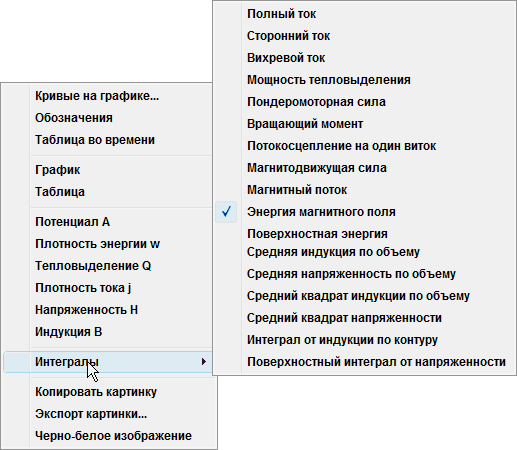

При показе локальных значений используйте команду Свойства графика… в меню Вид или в контекстном меню окна графика, чтобы добавлять и удалять точки и кривые. Контекстное меню графика (см. рис. ниже) позволяет также переключаться между группами локальных физических величин или переходить от локальных величин к интегральным и обратно.

В окне графика во времени можно:

Управлять составом кривых для различных семейств физических величин командой Свойства графика из меню Вид или в контекстного меню.
Изменять масштаб графика стандартными кнопками управления масштабом на панели инструментов.
Посмотреть обозначения кривых: команда Обозначения в меню Вид или в контекстном меню, либо кнопка на панели инструментов.
Копировать картинку в буфер обмена (команда Копировать картинку из меню Правка, CTRL+C) или сохранить её в файл (команда Сохранить как в меню Файл).
