График во времени

справка ELCUT

Содержание справки

Для нестационарных задач изменение физических величин со временем может быть представлено на графике. Графики строятся как для локальных величин поля в указанных точках. Чтобы открыть новый график во времени, выберите команду График во времени в контекстном меню окна картины поля.

Одновременно могут быть показаны кривые для нескольких точек. В свою очередь для каждой точки можно указать свой набор физических величин (кривых на графике). Физические величины разделены на группы по размерности.

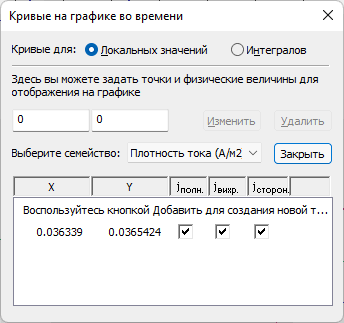

Используйте команду Свойства графика… в меню Вид окна графика, чтобы добавлять и удалять точки и кривые.

В окне графика во времени можно:

• Изменять масштаб графика стандартными кнопками управления масштабом на панели инструментов.
• Посмотреть обозначения кривых.
• Копировать картинку в буфер обмена или сохранить ее в файл.
