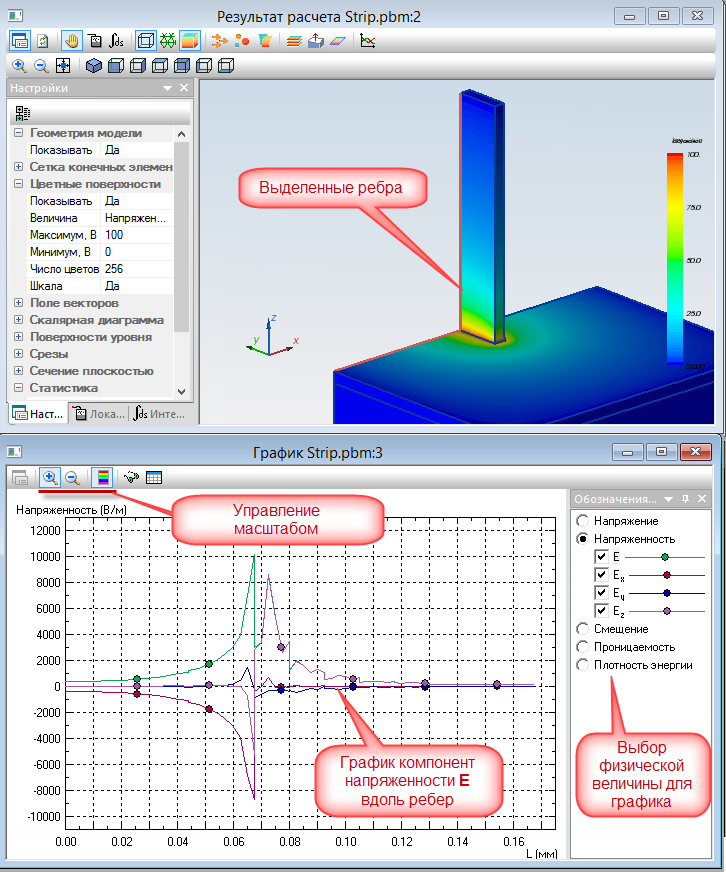

Распределение полевых величин вдоль выделенных ребер модели или вдоль контура может быть показано на графике. Окно графика появляется в ответ на команду 1D График в меню Вид или нажатие кнопки

На графике изображается распределение выбранной физической величины вдоль выделенного ребра (последовательности ребер) или вдоль контура. Когда контур или набор выделенных ребер в окне картины поля изменяется, график автоматически перерисовывается. Чтобы показать на графике распределения полевых величин вдоль нескольких ребер, эти ребра должны образовывать связную несамопересекающуюся пространственную ломаную линию. Начало ломаной может совпадать с концом, другие типы пересечения не допускаются.

Над полем графика расположена панель инструментов, которая содержит:

стандартные кнопки управления масштабом.
Панель легенды позволяет выбрать физическую величину (величины) для показа на графике. Радио-кнопки предоставляют выбор между семействами величин, раскрывающийся набор флажков позволяет включить/выключить конкретную величину внутри семейства. Панель легенды путем перетаскивания можно приклеить к любому краю окна графика или оставить плавающей.
Кнопка возврата к окну картины поля, породившему данный график. Если график вычерчен вдоль выделенных ребер, кнопка активирует окно трехмерной картины поля. Если график вычерчен вдоль плоского контура, кнопка активирует окно двумерного сечения, в котором построен контур
Кнопка перехода к окну таблицы, содержащей распределение физических величин вдоль ребер или контура
