Трехфазная линия электропередачи

трехфазная линия электропередачи несимметричная нагрузка, заземление линии электропередач, 3-фазная линия электропередачи, Заземление линии электропередач

Пример расчета 3-фазной линии электропередачи, выполненный в программе ELCUT.

Тип задачи
Плоско-параллельная задача магнитного поля переменных токов.

Геометрия
Трехфазная линия электропередачи Рассчитать токи в трехфазной линии электропередачи, работающей на несимметричную нагрузку. C A B 1.5 м * + – UA400фаза:0 UB400фаза:120 UC400фаза:240 A B C R_A2 R_B2.5 R_C1 L0.002 >

Дано
Длина линии l = 4 км;
Диаметр провода d = 1 мм;
Электропроводность меди g = 58·106 См/м;
Напряжение U = 400 В;
Сопротивление R_A = 2 Ом;
Сопротивление R_B = 2.5 Ом;
Сопротивление R_C = 1 Ом;
Индуктивность L = 0.002 Гн;
Сопротивление заземления = 8 Ом.

Задача:
Рассчитать токи в трехфазной линии электропередачи, работающей на несимметричную нагрузку.

Результат

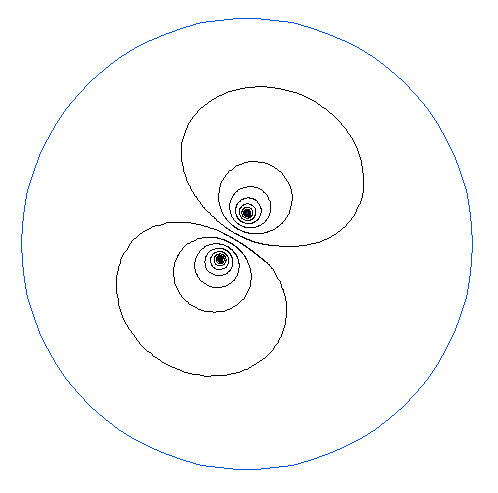

результат расчета 3-фазной линии электропередачи
