Итерационное решение связанных задач магнитного поля переменных токов и теплопередачи

потери, джоулево тепло, индукционный нагрев

В задачах магнитного поля переменных токов выделяющееся тепло может нагревать некоторые материалы. Поскольку электрическая проводимость часто зависит от температуры, электромагнитные поля тоже зависят от распределения температур. Чтобы решить такую задачу, необходимо осуществить ряд итерационных расчётов, в которых Джоулевы тепловые потери, рассчитанные в задаче магнитного поля переменных токов, были бы импортированы в задачу теплопередачи, а затем - распределение температур было бы из задачи теплопередачи импортировано в задачу магнитного поля переменных токов, чтобы учесть температурное влияние на проводимость материалов.

Магнитное поле переменных токов -> Джоулевы потери ->

<- Распределение температур <-
Теплопередача

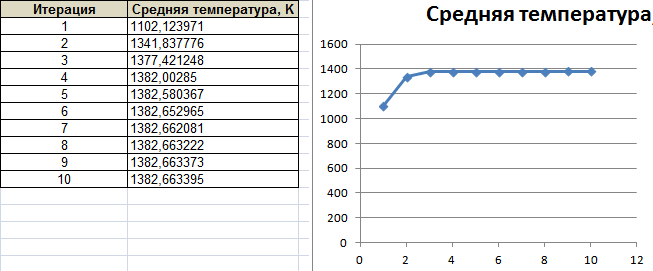

Решение этой связанной задачи можно автоматизировать с помощью Excel-скрипта, который контролирует итерационный процесс и показывает таблицу и график средней температуры, достигнутой на каждой итерации. Можно запустить несколько итераций и затем повторить процесс, если это потребуется. Процесс сойдется тогда, когда установится определенная температура и задачи магнитного поля переменных токов и теплопередачи будут решены.
Итерационное решение связанных задач магнитного поля переменных токов и теплопередачи
