Оптимизация формы полюсного наконечника

электрическая машина, оптимизация, моделирование электрическая машина, оптимизация формы полюсных наконечников электрической машины

Установка для получения магнитного поля состоит из незамкнутого ферромагнитного сердечника и обмотки. Для концентрации магнитного поля в рабочей области полюсные наконечники были сточены по углам (см. рисунок). Определить можно ли улучшить форму полюсных наконечников для получения более сильного магнитного поля.

Тип задачи
Нелинейная Плоско-параллельная задача магнитостатики.

Геометрия
модель полюсного наконечника

Все размеры заданы в миллиметрах. В силу симметрии в модели присутствует только верхняя половина.

Дано
Относительная магнитная проницаемость воздуха и катушки μ = 1;
Плотность тока в обмотке j = 1,000,000 А/м²;
Кривая намагничивания сердечника:

Решение
Оптимизацию можно производить вручную (изменять форму и смотреть, как это влияет на индуктивность) или автоматически. В поставку ELCUT входит программа LabelMover, которая позволяет выполнять серийные расчеты, статистический анализ и оптимизацию на базе модели ELCUT. См. пошаговую инструкцию (в формате PDF).

Результаты

Средняя индукция в рабочей области:

Форма наконечника Индукция, Тл
Изначальная форма 0.680
После оптимизации 0.694

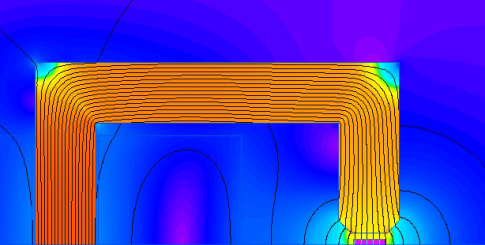

Первоначально:
поле до оптимизации

После оптимизации в LabelMover:
после оптимизации

Оптимизированная форма наконечника:
оптимизированная форма полюсного наконечника

шкала индукции магнитного поля
